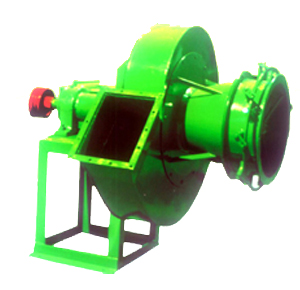

GY5-50系列鍋爐離心通引風機可與工業鍋爐配套選用，可配置蒸發量0.5-10T/H的各類工業鍋爐。
GY5-50系列鍋爐離心通引風機型式
1、既可用于鍋爐配套使用，又可以用于一般通風換氣。
2、出風口出口角度有六種：0° 45° 90° 180° 270°。
3、鼓風機有A式和D式兩種傳動方式，引風機有c式和d式兩種傳動方式。
4、鼓風機工作溫度為：20攝氏度 引風機工作溫度：250攝氏度。
5、電機功率從0.75kw至90kw。
G5-50低噪音鍋爐離心通風機性能參數
|
|
|
|
|
|
|
|
機號（No） |
轉速（r/min） |
流量（㎡/h） |
全壓 |
功率（KW） |
設計工況 |
|
2.5A |
2825 |
599-1252 |
907-680 |
0.75 |
T=20 p=1.2 |
|
2.8A |
2825 |
1017-1760 |
1274-984 |
0.75 |
T=20 p=1.2 |
|
5.4A |
1420 |
3699-6337 |
1181-906 |
3 |
T=20 p=1.2 |
|
6.3A |
1440 |
5874-10064 |
1607-1233 |
5.5 |
T=20 p=1.2 |
|
6.5A |
1440 |
6451-11053 |
1711-1313 |
5.5 |
T=20 p=1.2 |
|
8D |
1450 |
12028-20607 |
2592-1989 |
15 |
T=20 p=1.2 |
|
10D |
1450 |
23493-40249 |
4051-3108 |
55 |
T=20 p=1.2 |
|
11D |
1450 |
31269-53571 |
3036-2329 |
55 |
T=20 p=1.2 |
|
12.4A |
1450 |
44792-76740 |
3858-2960 |
90 |
T=20 p=1.2 |
|
|
|
|
|
|
|
|
Y5-50低噪音鍋爐離心引風機性能參數 |
|
|
|
|
|
|
|
|
|
|
|
|
|
機號（No） |
轉速（r/min） |
流量（㎡/h） |
全壓 |
功率（KW） |
設計工況 |
|
4.5C |
2880 |
4250-7284 |
2004-1538 |
5.5 |
T=200 p=0.743 |
|
5C |
2900 |
5873-9062 |
2509-1925 |
7.5 |
T=200 p=0.743 |
|
5.4C |
2900 |
7392-12675 |
2927-2246 |
11 |
T=200 p=0.743 |
|
6C |
2500 |
8749-14989 |
2685-2060 |
15 |
T=200 p=0.743 |
|
8C |
2000 |
16591-28424 |
3055-2344 |
30 |
T=200 p=0.743 |
|
9C |
2000 |
23623-40471 |
3867-2967 |
45 |
T=200 p=0.743 |
|
10C |
1600 |
25923-44413 |
3055-2344 |
45 |
T=200 p=0.743 |
|
11D |
1450 |
31269-53571 |
3036-2329 |
55 |
T=200 p=0.743 |
|
12.4D |
1450 |
44792-76740 |
3858-2960 |
90 |
T=200 p=0.743 |
注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
