離心式鼓風機的主要零部件結構介紹

發布日期:2020年06月05日信息來源：http://m.cqbjdq.com 點擊數：

1、機殼

離心式鼓風機的機殼由鑄鋼制作,或用鋼板焊接而成。機殼根據葉輪形式可做成水平剖分或蝸殼狀。對于低壓離心鼓風機,機殼大都做成水平剖分式。對于單級鼓風機大都做成蝸殼式。蝸殼的作用是將葉輪增壓后的氣體收集起來,然后流入流道。

離心式多級鼓風機機殼內有回流室、隔板、擴壓器等零件。氣體由擴壓器進入回流室,然后被引入下一級葉輪,這樣連續地把氣體送入管道。

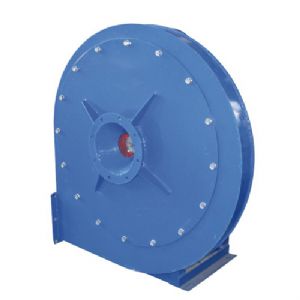

鼓風機

2、轉子組件

離心式鼓風機的主要部件是轉子,它是由葉輪、主軸、軸套、排氣室、平衡盤、密封、聯軸器等部件組成。

(1)葉輪:葉輪由輪盤、輪轂和葉片鉚接、焊接或整體鑄造而成。其主要作用是使氣體通過葉輪后提高壓力和氣流速度。

(2)主軸:主軸上裝有風機的轉動部件,其作用是傳遞轉矩使葉輪旋轉,一般離心式風機的軸伸出機殼外面。

(3)聯軸器:聯軸器連接驅動機和風機軸,傳遞驅動機的轉矩,也起安全連接作用。

3、密封

化工廠用離心式鼓風機的級間密封多是迷宮式氣封。

4、進口調節葉片裝置

進口葉片調節裝置是用來調節來自風機的空氣流。其結構是風機的入口有可移動的葉片,安裝在徑向方面,改變?nèi)~片的角度可使葉輪的速度發生變化。

5、軸承

軸承是支承轉子、保證轉子能平穩旋轉的部件,同時還可調節旋轉子產生的徑向和軸向力。對于低壓低轉速的風機,大多選用滑動軸承;對于中壓以上高轉速的風機,大多選用滾動軸承。
