一、概述

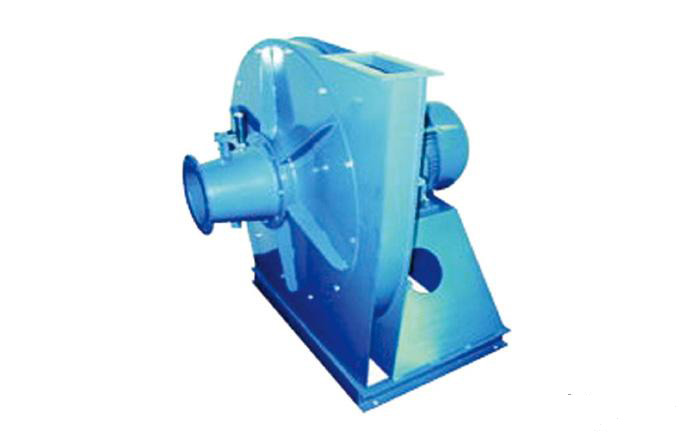

XQⅠ型、XQⅡ型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該風機還可作為各種化鐵爐、熔爐、鍛冶爐的鼓風機，也適用于輸送空氣及無腐蝕性，不自然，不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質顆粒不大于150mg/m3。
二、型式
該型風機有XQⅠ№4.8A、XQⅠ№5.4A、XQⅡ№4.7A共計三種機號。
風機制成單吸入，有順時針旋轉和逆時針旋轉二種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示，葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。風機出口位置以機殼出口角度表示，“順”“逆”風機均可制成0°、45°、90°、135°、 180°五種角度。
該型風機傳動方式為A式電動機直聯傳動。
三、結構特點
XQⅠ型、XQⅡ型風機主要由機殼組、葉輪組、進風口組、前蓋板組、機座、電動機等零部件組成。
1、機殼組：用普通碳素結構鋼焊接成蝸形殼體。
2、葉輪組：葉片為前向彎曲葉型，葉輪成型后經靜、動平衡校正，因此運轉平穩可靠。
3、進風口：用普通碳素結構鋼制作成收斂式流線型整體結構，流動性能好。
四、性能與選擇
風機性能一般均指在標準狀態下輸送氣體的性能。XQⅠ型、XQⅡ型風機性能表中的性能參數是按溫度t=20℃，大氣壓力P=101300Pa， 空氣密度ρ=1.2kg/m3狀態下的進行計算的。若使用條件與上述條件不符合，性能參數應按相關公式計算。
五、安裝與調試
1. 安裝前，應對風機各部件進行全面檢查，機件是否完整，各部聯接是否緊密，葉輪與機殼的旋轉方向是否一致，主要機件有無損傷，傳動是否靈活等，如發現問題，應立即予以修好和調整。
2. 安裝時，注意檢查機殼內不應有掉入、遺留的工具和雜物等。在一些接合面上，為了防止生 銹，減少拆裝困難，應涂上一些潤滑脂或機械油。風機機座與地基結合面及進、出風口管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。3. 風機安裝后，用手或杠桿試撥動葉輪，檢查是否有過緊，或與固定部分碰撞現象，發現過緊或碰撞之處必須調整好。
4. 風機的試運轉
全部安裝完畢在總檢合格后，方能進行風機試運轉，為了防止電機因過載燒毀，在風機啟動和試運轉時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，然后逐步開啟閥門直到規定的工況為止。如無異?，F(xiàn)象發生，方可正式使用。
通風機所選用的功率，系指在特定工況下，如機械損失和應有的儲備量而言。在運轉過程中嚴格控制電流，不得超過電機額定值，否則會燒毀電機。
六、風機的維護、保養
為了避免由于維護不當而引起人為故障發生，預防風機及電機各方面自然故障的發生，確保風機的正常運轉，充分發揮設備的效能，延長風機使用壽命，必須加強對風機的維護。
1. 維護工作注意事項
(1) 只有風機設備完全正常的情況下方可運轉。
(2) 如果風機設備在檢修后開動，則應注意風機各部位是否正常。
(3) 定期清除風機及氣體輸送管道內部的灰塵、污垢等雜質，并防止銹蝕。
(4) 為了確保人身安全，風機的維護必須在停車時進行。
2. 風機正常運轉中的注意事項
(1) 在風機的開車、停車或運轉過程中如發現不正常現象時，應立即進行檢查。
(2) 對于檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即停車進行檢修。
七、風機主要故障及原因
1. 風機振動劇烈
(1) 機殼或進風口與葉輪摩擦；
(2) 機座的剛度不夠或不牢固；
(3) 葉輪鉚釘松動或軸盤變形；
(4) 葉輪軸盤孔與軸配合松動；
(5)機殼與機座聯接螺栓松動；
(6) 風機進出口管道安裝不良，產生共振；
(7) 葉片磨損，葉片上有積灰、污垢，軸彎曲使轉子產生不平衡。
2. 電動機電流過大和溫升過高
(1) 開車時進氣管道內閥門未關嚴，即帶負荷啟動；
(2) 流量超過規定值，或風管漏氣；
(3) 風機輸入的氣體密度過大或溫度過低使壓力過大；
(4) 電動機輸入電壓過低或電源單相斷電；
八、訂貨須知
訂貨時須注明風機的型號、機號、轉速、流量、壓力、出風口角度、旋轉方向及電機型號、功率。
風機進口調節門根據用戶的實際需要可選配，但須在訂貨合同中注明
九、風機性能表
|
型號 |
機號№ |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓 Pa |
所需功率kW |
電動機 |
|
|
型號 |
功率/kW |
||||||||
|
XQⅠ |
4.8 |
A |
2540 |
1 |
232 |
5028 |
0.73 |
Y801-2 |
0.75 |
|
2 |
325 |
5269 |
0.92 |
Y802-2 |
1.1 |
||||
|
3 |
418 |
5422 |
1.16 |
Y90S-2 |
1.5 |
||||
|
4 |
511 |
5466 |
1.38 |
||||||
|
5 |
604 |
5419 |
1.63 |
Y90L-2 |
2.2 |
||||
|
6 |
697 |
5226 |
1.91 |
||||||
|
7 |
790 |
5082 |
2.20 |
Y100L-2 |
3 |
||||
|
8 |
883 |
4828 |
2.44 |
||||||
|
XQⅠ |
5.4 |
A |
2840 |
1 |
330 |
6363 |
1.32 |
Y90S-2 |
1.5 |
|
2 |
463 |
6669 |
1.66 |
Y90L-2 |
2.2 |
||||
|
3 |
595 |
6862 |
2.09 |
||||||
|
4 |
727 |
6918 |
2.49 |
Y100L-2 |
3 |
||||
|
5 |
860 |
6858 |
2.94 |
||||||
|
6 |
992 |
6690 |
3.44 |
Y112M-2 |
4 |
||||
|
7 |
1125 |
6422 |
3.96 |
||||||
|
8 |
1257 |
6110 |
4.40 |
Y132S1-2 |
5.5 |
||||
|
XQⅡ |
4.7 |
A |
2840 |
1 |
585 |
5187 |
1.44 |
Y90S-2 |
1.5 |
|
2 |
747 |
5287 |
1.77 |
Y90L-2 |
2.2 |
||||
|
3 |
908 |
5416 |
2.13 |
||||||
|
4 |
1069 |
5469 |
2.48 |
Y100L-2 |
3 |
||||
|
5 |
1231 |
5416 |
2.85 |
||||||
|
6 |
1392 |
5351 |
3.24 |
Y112M-2 |
4 |
||||
|
7 |
1554 |
5187 |
3.62 |
||||||
十、外形及安裝尺寸
|
型號 |
機號№ |
進口尺寸 |
出口尺寸 |
|||||||||||
|
D1 |
D2 |
D3 |
n1×d1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
x |
y |
n2×d2 |
||
|
XQⅠ |
4.8 |
150 |
132 |
108 |
8×Φ7 |
61 |
88 |
115 |
69 |
96 |
125 |
2 |
2 |
8×Φ7 |
|
XQⅠ |
5.4 |
166 |
146 |
122 |
8×Φ7 |
69 |
100 |
123 |
78 |
110 |
134 |
2 |
2 |
8×Φ7 |
|
XQⅡ |
4.7 |
225 |
200 |
175 |
8×Φ7 |
132 |
162 |
186 |
60 |
92 |
116 |
2 |
2 |
8×Φ7 |
|
型號 |
機號№ |
外形尺寸 |
基礎尺寸 |
地腳螺栓（4套） |
重量（注：不包括電動機） |
|||||||
|
E |
F |
G |
K |
M |
N |
a |
b |
d |
規格 |
|||
|
XQⅠ |
4.8 |
80 |
297 |
612 |
289 |
675 |
370 |
200 |
250 |
300 |
M12×300 |
55 |
|
XQⅠ |
5.4 |
90 |
334 |
688 |
325 |
824 |
480 |
200 |
330 |
300 |
M12×300 |
70 |
|
XQⅡ |
4.7 |
92 |
293 |
636 |
296 |
729 |
410 |
200 |
330 |
300 |
M12×300 |
65 |
